D-GJ系列智能型鋼筋計（錨桿應力計）是測量鋼筋應力或者錨桿應力大小的傳感器。廣泛應用于橋梁、隧道、建筑、鐵路、水電、大壩等工程領域的鋼筋混凝土內部應力應變測量，充分了解被測結構件的受力狀態。

　　二、主要技術指標

型號		量程（Mpa)			分辨率(Mpa)		精度(%F.S)		直徑
BD-GJ16		-150—250			0.1		±0.5%F.S		Φ16
BD-GJ22					0.1				Φ22
BD-GJ25					0.1				Φ25
BD-GJ28					0.1				Φ28
BD-GJ32					0.1				Φ32
BD-GJ38					0.1				Φ38
使用環境溫度：－20℃～+80℃     溫度測量范圍：－20℃～+80℃
工作電壓			12V			工作電流		5mA
承受水壓力			1.0Mpa
數據采集方式
序號	采集方式			所需設備
1	人工數據采集			通用讀數儀BD-D100
2	自動數據采集			加個數據處理器掛接智能采集系統進行自動數據采集

　　導線：采用六芯雙絞屏蔽三防水工電纜線作為導線。線顏色為橙（+24V），紅（+12V），黑（地線），綠（485通信B負“-”），白（485通信A正“+”）。

　　三、工作原理
　　BD-GJ系列智能型鋼筋計（錨桿應力計）使用頻率作為輸出信號，是根據張力弦原理制造，抗干擾能力強，遠距離輸送產生的誤差極小，內置溫度傳感器，對外界溫度影響產生的變化進行溫度修正(并且還通過高低溫實驗箱進溫度補償)。每個傳感器內部有計算芯片，自動對測量數據進行換算而直接輸出物理量，減少人工換算的失誤和誤差。全部元器件都進行嚴格測試和老化篩選.尤其是高低溫應力消除試驗，增強弦的穩定性和可靠性；另有三防處理，保證在長期惡劣環境中高成活率的問題。

　　四、安裝方法
　?。?）安裝前檢查
　　首先，請仔細閱讀鋼筋計和讀數儀說明書，了解鋼筋計具體參數，熟悉讀數儀使用操作。再將鋼筋計與讀數儀連接進行測量，檢測鋼筋計是否工作正常。檢查鋼筋計數量和導線長度是否正確。確定鋼筋計與導線在運輸過程中是否被損壞或丟失。
　?。?）安裝時間確定
　　選擇無雨、雪天氣進行安裝。
　　（3）布點
　　根據試驗設計方案，確定測試點。
　?。?）安裝

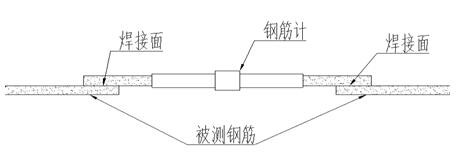

　　在確定的檢測測點上將鋼筋計用水泥或扎帶固定好，將兩端的鋼筋和施工用的鋼筋連接好,連接方式一般是綁扎、套筒、焊接、(鋼筋焊接時可以用一條濕毛巾包住傳感器本體防止焊接時濺起的火花和溫度過高損壞傳感器和導線),較后填用水泥注漿固定好。
　?。?）調零
　　兩三天待穩定后，用讀數儀或電腦對鋼筋計進行調零。以后測量出的偏差值就是相對調零后的應力變形了。
　　因?yàn)楸倍沸强諅鞲衅飨盗休敵龅亩际菙?shù)字信號，所以連接電纜的導致的電阻細微的變化，不會影響讀數儀的讀數。
　　1）所需工具
　　能提供220V電壓的情況下需準備的工具有：剝線鉗、絕緣膠布、自粘膠帶、電烙鐵、焊錫絲、704/502膠、熱縮管和熱風槍。
　　特殊情況下，可以簡化步驟，只需要準備：剝線鉗、絕緣膠布和自粘膠帶。
　　2）接線預處理（六芯水工電纜）
　　如上圖所示，使用剝線鉗將接頭外層藍色和白色雙層絕緣層依次剝離，然后減掉白色的屏蔽膜，較后剝?nèi)胃€纜上的絕緣層（2-4cm長）。
　　3）焊接
　　A）、將Φ16熱縮管套至需連接的電纜接頭1和接頭2上。
　　B）、將Φ5熱縮管逐一套至電纜芯線的一端；將相同顏色的芯線擰在一起并牢固焊接，去掉焊點表面的毛刺（以免毛刺劃破熱縮管，影響絕緣效果），然后將熱縮管移至焊接處，用熱風槍（或者電烙鐵）均勻熱縮。
　　C）、在熱縮管兩端和導線兩端均勻涂抹704膠（或502等其他密封膠），防止水汽從接線處進入，導致系統短路。
　　D）、用絕緣膠布將線纜纏繞起來，使線纜看起來均勻。
　　E)、將Φ16熱縮管移至合適位置，熱縮。

　　五、常見問題及排除方法
　?。?）焊接時要仔細，切勿焊接歪斜，以免影響較終數據的準確性。
　?。?）使用讀數儀讀取應變計時，顯示通信超時（帶數據處理器）應檢查插頭是否松動或線斷開短路等。
　?。?）注意DB9頭的防水保護，以免影響讀數。

　　六、說明
　　所有傳感器及其自動監測系統安裝完畢后，須做好保護工作。
　　本說明書所有圖示只作參考，具體應以工程實際情況為準。
